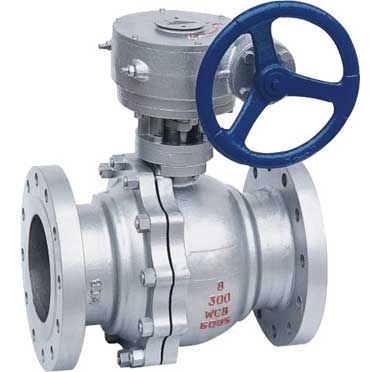

蝸輪球閥

發布時間：2016年03月22日作者：admin 點擊次數：次

YQ341系列浮動球閥

制造規范

基本設計標準：GB12237，JB/T7745，API 6D，BS5351，ASME B16.34。
法蘭標準：ANSI B16.5、MSS-SP44、JB/T79-94、GB9112-9113-88、HG20592-20596。
焊接端標準：ANSI B16.25、GB12224-89或用戶要求。
結構長度標準：GB12221，GB12237，JB/T7745，ASME B16.10，BS5351。
試壓標準：API598，API 6D，JB/T13927。
適用介質：水、蒸汽、液化石油氣、天然氣及腐蝕性介質等等。
材料的壓力-溫度等級按GB9131或ANSI B16.5a。
驅動方式：手動、氣動、電動、蝸輪驅動等。

材料

零件名稱	普通碳素鋼系列	不銹鋼系列	低溫鋼系列	抗硫系列
零件名稱	普通碳素鋼系列	不銹鋼系列	低溫鋼系列	GB標準	NACE標準
閥體、左體	WCB	CF8，CF8M，CF3，CF3M	LCB,LCC	WCB	CF8M
球體	F6a WCB+HC r	CF8，CF8M，CF3，CF3M	LCB,LCC	WCB+HCrF6a	CF8M
閥座	PTFE；燒結碳纖維；金屬+橡膠組件；金屬堆焊硬質合金
閥桿	F6a	304.31 6	F6a	31 8	316
閥座支承圈	A105 Zn	304.31 6	A105 Zn	A105 Zn	316
閥桿填料	PTFE；碳纖維，柔性石墨
閥桿軸承、止推軸承	金屬襯PTFE；燒結碳纖維
填料壓環	F6a	304.31 6	F6a	F6a	316
彈簧	3Yc-7
雙頭螺柱	A193-B7	A1 93-B8、B8M	A320-L7	A193-B7	A193-B7
螺母	A1 94-2H	A194-8	A194-4	A194-2H	A194-2H
壓蓋	WCBA105

主要性能規范

公稱壓力 PN/MPa	最高使用壓力MPa	試驗壓力 (MPa)			壓力級	最高使用壓力MPa	試驗壓力 (MPa)
公稱壓力 PN/MPa	最高使用壓力MPa	殼體	高壓液密封	低壓氣密封	壓力級	最高使用壓力MPa	殼體	高壓液密封	低壓氣密封
1.6	1.6	2.4	1.8	0.6	CLASSl50	2.0	3	2.2	0.6
2.5	2.5	3.8	2.8		C.LASS300	5.0	7.5	5.5
4.O	4.O	6.O	4.4		C.LASS400	6.3	9.5	7
6.4	6.4	9.6	7.1		C.LASS600	10	1.5	1.1

連接尺寸

說明:本樣本只列出JB77-79,ANSI B16.5的法蘭結構型式以及手柄部分的尺寸；圖樣僅供標注尺寸使用。如用戶需要其它相關標準的法蘭或?qū)付瞬拷Y(jié)構型式及尺寸以其它標準的結構長度和蝸輪、氣動、電動驅動的尺寸，請來函來電索取。

PN1.6MPa

DN	D	D1	D2	D3	f	b	n-d	L	H	W
15	13	45	65	95	2	14	4-14	130	75	130
20	19	55	75	105	2	14	4-14	140	84	170
25	25	65	85	115	2	14	4-14	150	90	170
32	32	78	100	135	2	16	4-18	165	107	200
40	38	85	11O	145	3	16	4-18	180	127	250
50	51	100	125	160	3	16	4-18	200	140	250
65	64	120	145	180	3	18	4-18	220	164	350
80	76	135	160	195	3	20	8-18	250	177	350
100	102	155	180	215	3	20	8-18	280	206	420
125	127	185	210	245	3	22	8-18	320	292	700
150	152	210	240	280	3	24	8-23	360	320	1000
200	203	265	295	335	3	26	12-23	400	365	1300
250	254	320	355	405	3	30	12-25	450	420	1800

PN2.5MPa

DN	D	D1	D2	D3	f	b	n-d	L	H	W
15	13	45	65	95	2	16	4-14	130	75	130
20	19	55	75	105	2	14	4-14	140	84	170
25	25	65	85	115	2	14	4-14	150	90	170
32	32	78	100	135	2	16	4-18	165	107	200
40	38	85	11O	145	3	16	4-18	180	127	250
50	51	100	125	160	3	20	4-18	200	140	250
65	64	120	145	180	3	22	8-18	220	164	350
80	76	135	160	195	3	22	8-18	250	177	350
100	102	160	190	230	3	24	8-23	280	206	420
125	127	188	220	270	3	28	8-25	320	292	700
150	152	218	250	300	3	30	8-25	360	320	1000
200	203	278	310	360	3	34	12-25	400	365	1300
250	254	332	370	425	3	36	12-30	450	420	1800

PN4.0MPa

DN	D	D1	D2	D3	D3	f	b	b	n-O	L	H	W
15	13	45	65	95	40	2	4	16	4-14	140	75	130
20	19	55	75	105	51	2	4	16	4-14	152	84	170
25	25	65	85	115	58	2	4	16	4-14	165	90	170
32	32	78	100	135	66	2	4	18	4-18	178	107	200
40	38	85	110	145	76	3	4	18	4-18	190	127	250
50	51	100	125	160	88	3	4	20	4-18	216	140	250
65	64	120	145	180	11O	3	4	22	8-18	241	164	350
80	76	135	160	195	121	3	4	22	8-18	283	177	350
100	102	160	190	230	150	3	45	24	8-23	305	206	420
125	127	188	220	270	176	3	45	28	8-25	381	292	700
150	152	218	250	300	204	3	45	30	8-25	403	320	1000
200	203	282	320	375	260	3	45	38	12-30	502	365	1300

PN6.4MPa

DN	D	D1	D2	D3	D3	f	b	b	n-O	L	H	W
15	13	55	75	105	40	2	4	18	4-14	140	80	170
20	19	68	90	125	51	2	4	20	4-18	152	89	200
25	25	78	100	135	58	2	4	22	4-18	180	95	200
32	32	82	110	150	66	2	4	24	4-23	200	112	250
40	38	95	125	165	76	3	4	24	4-23	220	132	350
50	51	105	135	175	88	3	4	26	4-23	250	145	350
65	64	130	160	200	110	3	4	28	8-23	280	169	420
80	76	140	170	210	121	3	4	30	8-23	320	182	420
100	102	168	200	250	150	3	45	32	8-25	360	211	700
125	127	202	240	295	176	3	45	36	8-30	381	302	1000
150	152	240	280	340	204	3	45	38	8-34	403	330	1300

CLASS150

DN	D	D	D0	D0	f	b	n-d	L	H	W
1/ 2¡å	13	35	605	89	16	12	4-15	108	75	130
3/ 4¡å	19	43	70	98	16	12	4-15	117	84	170
1¡å	25	51	795	108	16	12	4-15	127	90	170
1¹/4¡å	32	64	89	117	16	13	4-15	140	107	200
1¹/2¡å	38	73	985	127	16	15	4-15	165	127	250
2¡å	51	92	1205	152	16	159	4-19	178	140	250
21/2¡å	64	105	1395	178	16	175	4-19	190	164	350
3¡å	76	127	1525	190	16	191	4-19	203	177	350
4¡å	102	157	1905	229	16	239	8-19	229	206	420
5¡å	127	186	216	254	16	239	8-22	356	292	700
6¡å	152	216	2415	279	16	254	8-22	394	320	1000
8¡å	203	270	2985	343	16	286	8-22	457	365	1300

CLASS300

DN	D	D1	D2	D3	f	b	n-d	L	H	W
1/ 2¡å	13	35	665	95	16	15	4-15	140	75	130
3/ 4¡å	19	43	825	117	16	16	4-19	152	84	170
1¡å	25	51	89	124	16	18	4-19	165	90	170
1¹/4¡å	32	64	985	133	16	19	4-19	178	107	200
1¹/2¡å	38	73	1145	156	16	21	4-22	190	127	250
2¡å	51	92	127	165	16	223	8-19	216	140	250
21/2¡å	64	105	149	190	16	254	8-22	241	164	350
3¡å	76	127	168	210	16	286	8-22	283	177	350
4¡å	102	157	200	254	16	318	8-22	305	206	420
5¡å	127	186	235	279	16	35	8-22	381	292	700
6¡å	152	216	270	318	16	366	12-22	403	320	1000
8¡å	203	270	330	381	16	413	12-25	502	365	1300

CLASS600

DN	D	D1	D2	D3	f	b	n-d	L	H	W
1/ 2¡å	13	35	665	95	64	15	4-15	165	80	170
3/ 4¡å	19	43	825	118	64	16	4-19	190	89	200
1¡å	25	51	89	124	64	18	4-19	216	95	200
1¹/4¡å	32	64	985	133	64	21	4-19	229	112	250
1¹/2¡å	38	73	1145	156	64	23	4-22	241	132	350
2¡å	51	92	127	165	64	254	8-19	292	145	350
21/2¡å	64	105	149	190	64	286	8-22	330	169	420
3¡å	76	127	168	210	64	318	8-22	356	182	420
4¡å	102	157	216	273	64	381	8-25	432	211	700
