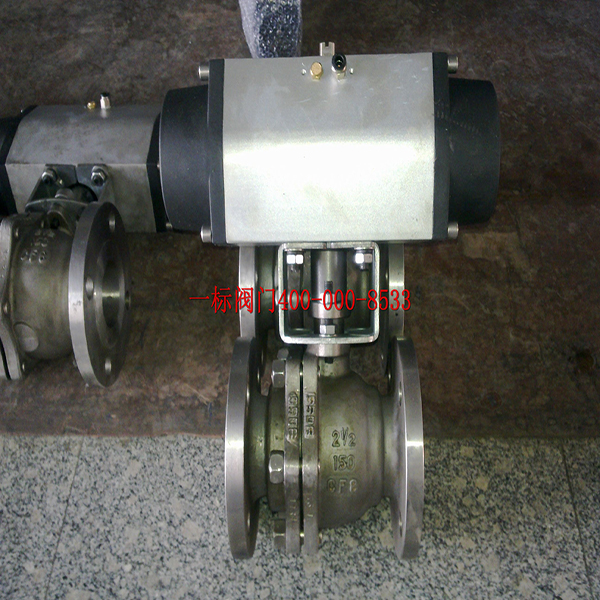

二片式氣動球閥特點

二片式氣動球閥具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。
■防火、防靜電設計
■閥桿防爆出裝置
■閥球上設計有壓力平衡孔
■雙層閥桿填料與對壓碟型彈片裝置

◇二片式氣動球閥附件選項

回訊器：也叫限位開關APL210N APL310，遠程反饋開關信號(防爆)APL410N

電磁閥：雙作用選二位五通、單作用選二位三通(防爆)PLVD5/2

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油YT-200

手輪機構：轉動手輪機構，可實現手動開、關閥

電氣定位器：輸入4～20mA信號,實現閥門調節功能

備注: 氣缸參數請另參考所選配的氣動執行器資料
空氣驅動
 壓縮空氣4-6bar(可帶手輪)

電驅動
 DC24V、AC220V、AC380V

公稱通經
 15～250mm

公稱壓力
 1.6～4.0Mpa

適用溫度
 PTFE：-29～+178℃

EK：-29～+250℃

連接方式
 法蘭

閥結構
 兩塊式

閥體材質
 316L、316、304、304L、碳鋼

閥球材質
 316L、316、304、304L

密封材質
 PTFE、EK

適用介質
 氣體、水及油類等

可選附件
 限位開關、定位器、電磁閥、減壓閥
