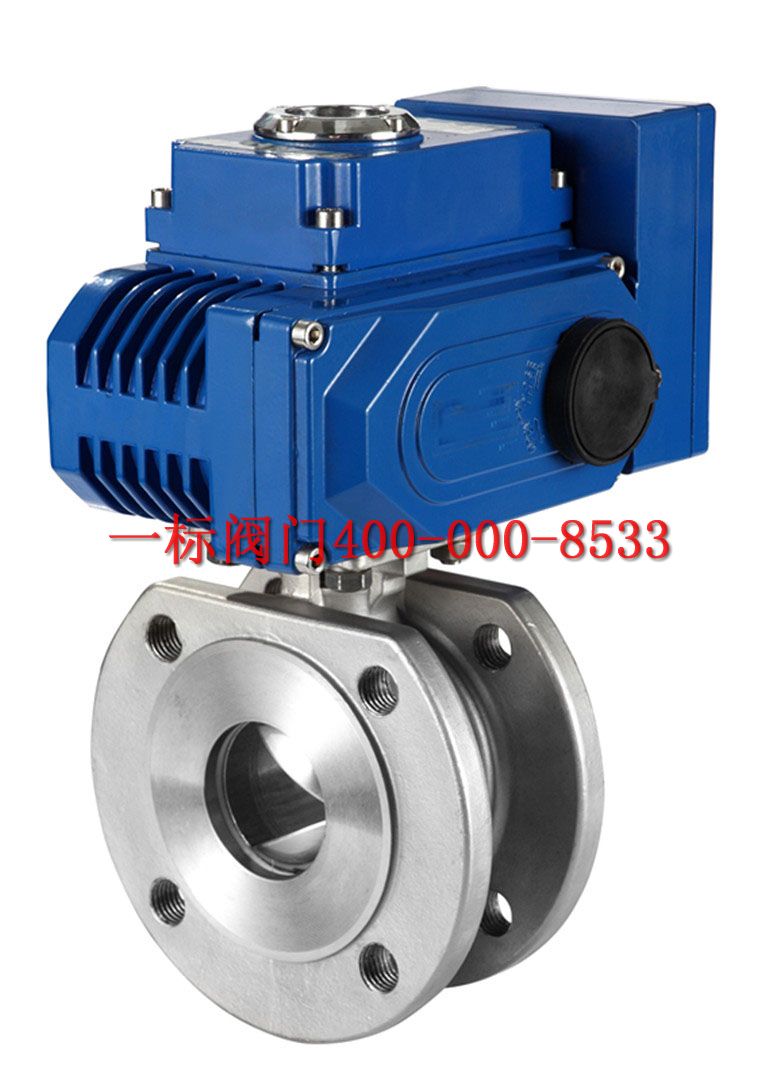

氣動薄型球閥的閥體較一般法蘭球閥短，是適用與工廠同一管路閥門數量多的場合。球體具有旋轉的90度動作，球有圓形通孔通過軸線，當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動，反之既呈現通孔，使介質通過。全通徑的球體內腔為介質提供了阻力很小、直通的流道。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭連接的管路能保持良好密封性能，便于維修更換，便于管路的封閉。
■防火、防靜電設計
■閥桿防爆出裝置
■閥球上設計有壓力平衡孔
■雙層閥桿填料與對壓碟型彈片裝置
◇氣動薄型對夾球閥 參數
驅動
壓縮空氣5～7bar(可帶手輪)
公稱通經
15～250mm
公稱壓力
1.6～4.0MPa
適用溫度
PTFE:-29～+178℃
EK:-29～+250℃
連接方式
法蘭、對夾
閥結構
一體式
閥體材質
316L、316、304、304L、碳鋼
閥球材質
316L、316、304、304L
密封材質
PTFE、EK
適用介質
氣體、水及油類等
可選附件
限位開關、定位器、電磁閥、減壓閥
◇氣動薄型球閥 標準
設計依據
Design reference GB標準
設計標準
Design standrd GB/12237
結構長度
Face To face 對夾連接
Wafer connecting
連接法蘭尺寸
Connecting Flange Size GB/9113、JB/T79
試驗和檢驗
Test＆inspection JB/T9002
