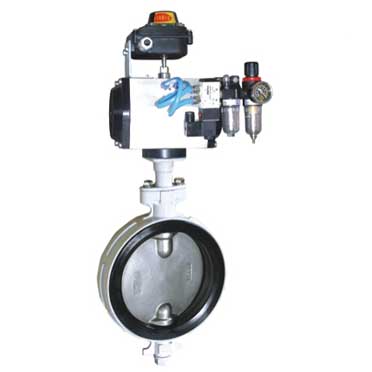

氣動防結露蝶閥
發布時間：2016年03月22日 作者：admin 點擊次數：次
防結露鋁合金壓鑄蝶閥
|
|
● 超輕鋁合金閥體，扭矩小，使用安裝方便，杜絕銹蝕
適用于空調、工業水處理設備，有很強的防結露功能。鋁合金壓鑄閥體，杜絕銹蝕。
一標閥門的F500系列蝶閥在防止結露方面發揮超群的功能。利用多年積累的技術和經驗開發的獨特的多層次漸近接觸式閥座，以及綜合其它多項技術的F500系列蝶閥正在越來越多的領域替代其它閥門，具有施工簡單、使用壽命長的特點。● 優異持久的密封性能
一標閥門的多層次漸進接觸式閥座設計，使閥板在關閉過程中逐漸接觸閥座，在保證良好的密封性能的同時，減少不必要的扭矩，從而延長閥座的使用壽命。
● 扭矩減小實現了驅動裝置的輕量化和小型化
● 獨有的閥桿密封環防止流體泄漏
● 不同材質的閥座，適應不同工況，具有良好的防腐和密封性能
● 球形閥板運動軌跡使得閥門轉動靈活自如
閥板是按一個完整的球形加工而成，密封面的每一部分都是球面的一部分，即使是閥板的上、下頂端處的軸向密封面處也不例外，這樣的密封面在密封時，盡管有了接觸，卻是相當平滑的，所以力矩減小了，密封性能改善了，特別是軸向密封處的磨擦減小了，采用這一技術的閥座壽命增加了三倍。
標準參數表
| 類型 |
F500 |
結構長度 |
JIS GB API |
| 閥門公稱口徑 |
40-300mm |
頂部法蘭標準 |
國標標準ISO 5211 |
| 適用法蘭規格 |
JIS ANSI GB |
標準材質 |
閥體：鋁合金 |
| 最大工作壓力 |
1.0MPa |
閥板：不銹鋼 |

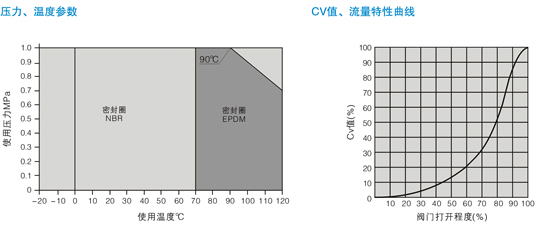

使用溫度范圍
|
0-120℃ EPDM 0-70℃ NBR |
密封圈：EPDM(MBR) |
| 泄漏試驗壓力 |
1.1MPa |
噴涂規格 |
聚酯粉體涂料 |
| 閥體試驗壓力 |
1.5MPa |
|
|
| 驅動形式 |
手柄式、齒輪式、氣缸式、電動式 |
|
|
|
|
防結露鋁合金壓鑄蝶閥
|
|
|
外形連接尺寸及重量
| 規格 |
尺寸 (mm) |
重量 (kg) |
| mm |
inch |
d |
L |
H1 |
H2 |
H3 |
L1 |
L2 |
D1 |
| 40 |
11/2" |
42 |
33 |
70 |
145 |
51 |
47 |
68 |
250 |
1.4 |
| 50 |
2" |
52 |
43 |
82 |
145 |
51 |
47 |
68 |
250 |
1.7 |
| 65 |
21/2" |
67 |
46 |
90 |
157 |
51 |
47 |
68 |
250 |
2.1 |
| 80 |
3" |
80 |
46 |
99 |
165 |
51 |
47 |
68 |
250 |
2.3 |
| 100 |
4" |
102 |
52 |
112 |
183 |
51 |
47 |
68 |
250 |
2.8 |
| 125 |
5" |
126 |
56 |
132 |
196 |
60 |
63 |
86 |
330 |
4.8 |
| 150 |
6" |
150 |
56 |
146 |
214 |
60 |
63 |
86 |
330 |
6.0 |
外形連接尺寸及重量
| 規格 |
尺寸 (mm) |
重量 (kg) |
| mm |
|
d |
L |
H1 |
H2 |
H3 |
L1 |
L2 |
L3 |
S |
D1 |
| 40 |
11/2" |
42 |
33 |
70 |
145 |
168 |
35 |
35 |
56 |
132 |
100 |
2.0 |
| 50 |
2" |
52 |
43 |
82 |
145 |
168 |
35 |
35 |
56 |
132 |
100 |
2.3 |
| 65 |
21/2" |
67 |
46 |
90 |
157 |
180 |
35 |
35 |
56 |
132 |
100 |
2.7 |
| 80 |
3" |
80 |
46 |
99 |
165 |
188 |
35 |
35 |
56 |
132 |
100 |
2.9 |
| 100 |
4" |
102 |
52 |
112 |
183 |
206 |
41 |
39 |
68 |
132 |
100 |
3.4 |
| 125 |
5" |
126 |
56 |
132 |
196 |
220 |
58 |
48 |
89 |
149 |
140 |
5.8 |
| 150 |
6" |
150 |
56 |
146 |
214 |
238 |
58 |
48 |
89 |
149 |
140 |
7.4 |
| 200 |
8" |
199 |
60 |
188 |
241 |
272 |
58 |
48 |
89 |
149 |
140 |
9.6 |
| 250 |
10" |
248 |
68 |
220 |
320 |
367 |
67 |
61 |
97 |
200 |
200 |
21.5 |
| 300 |
12" |
297 |
78 |
255 |
355 |
402 |
67 |
63 |
97 |
200 |
200 |
31.0 |
|
|
|
|
|
|
