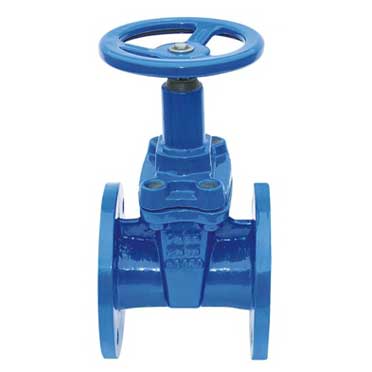

德標軟密封閘閥
發布時間：2016年03月23日 作者：admin 點擊次數：次
技術參數：
橡膠閘板閘閥 DIN 3352 PN10/PN16
|
材質表
|
部件
|
材質(PN10/PN16)
|
標準
|
閥體
|
鑄鐵/球墨鑄鐵
|
DIN
|
閥蓋
|
鑄鐵/球墨鑄鐵
|
DIN
|
壓蓋
|
鑄鐵/球墨鑄鐵
|
DIN
|
閥桿
|
黃銅或不銹鋼
|
DIN
|
閘板
|
鑄鐵/球墨鑄鐵
|
DIN
|
|
丁腈膠/丁基膠/三元乙丙
|
|
閘板螺母
|
黃銅
|
DIN
|
|
PN10法蘭按 DIN2532標準
PN16法蘭按 DIN2533標準
結構長度按DIN3202 F4、F5標準
PN10最大工作壓力1.0Mpa
PN16最大工作壓力1.6Mpa
PN10最大工作溫度85℃
PN16最大工作溫度 120℃
|
Dimensions Unit:mm
SIZE
|
L(F4)
|
L(F5)
|
PN10
|
PN16
|
H
|
D
|
Do
|
b
|
Z-Фd
|
D
|
Do
|
b
|
Z-Фd
|
in.1½ (40mm)
|
140
|
240
|
150
|
110
|
18
|
4-18
|
150
|
110
|
18
|
4-18
|
248
|
in.2(50mm)
|
150
|
250
|
165
|
125
|
20
|
4-18
|
165
|
125
|
20
|
4-18
|
263
|
in.2½ (65mm)
|
170
|
270
|
185
|
145
|
20
|
4-18
|
185
|
145
|
20
|
4-18
|
292
|
in.3(80mm)
|
180
|
280
|
200
|
160
|
22
|
4-18
|
200
|
160
|
22
|
8-18
|
320
|
in.4(100mm)
|
190
|
300
|
220
|
180
|
22
|
8-18
|
220
|
180
|
24
|
8-18
|
366
|
in.5(125mm)
|
200
|
325
|
250
|
210
|
24
|
8-18
|
250
|
210
|
26
|
8-18
|
405
|
in.6(150mm)
|
210
|
350
|
285
|
240
|
24
|
8-23
|
285
|
240
|
26
|
8-23
|
443
|
in.8(200mm)
|
230
|
400
|
340
|
295
|
26
|
8-23
|
340
|
295
|
30
|
12-23
|
515
|
in.10(250mm)
|
250
|
450
|
395
|
350
|
28
|
12-23
|
405
|
355
|
32
|
12-27
|
600
|
in.12(300mm)
|
270
|
500
|
445
|
400
|
28
|
12-23
|
460
|
410
|
32
|
12-27
|
730
|
in.14(350mm)
|
290
|
550
|
505
|
460
|
30
|
16-23
|
520
|
470
|
36
|
16-27
|
840
|
in.16(400mm)
|
310
|
600
|
565
|
515
|
32
|
16-27
|
580
|
525
|
38
|
16-30
|
920
|
